Para peças de todos os tamanhos e de média complexidade.

Componentes

Conjunto cabeçote horizontal com guias lineares

Limpador de furos horizontais e peças

Conjunto vertical

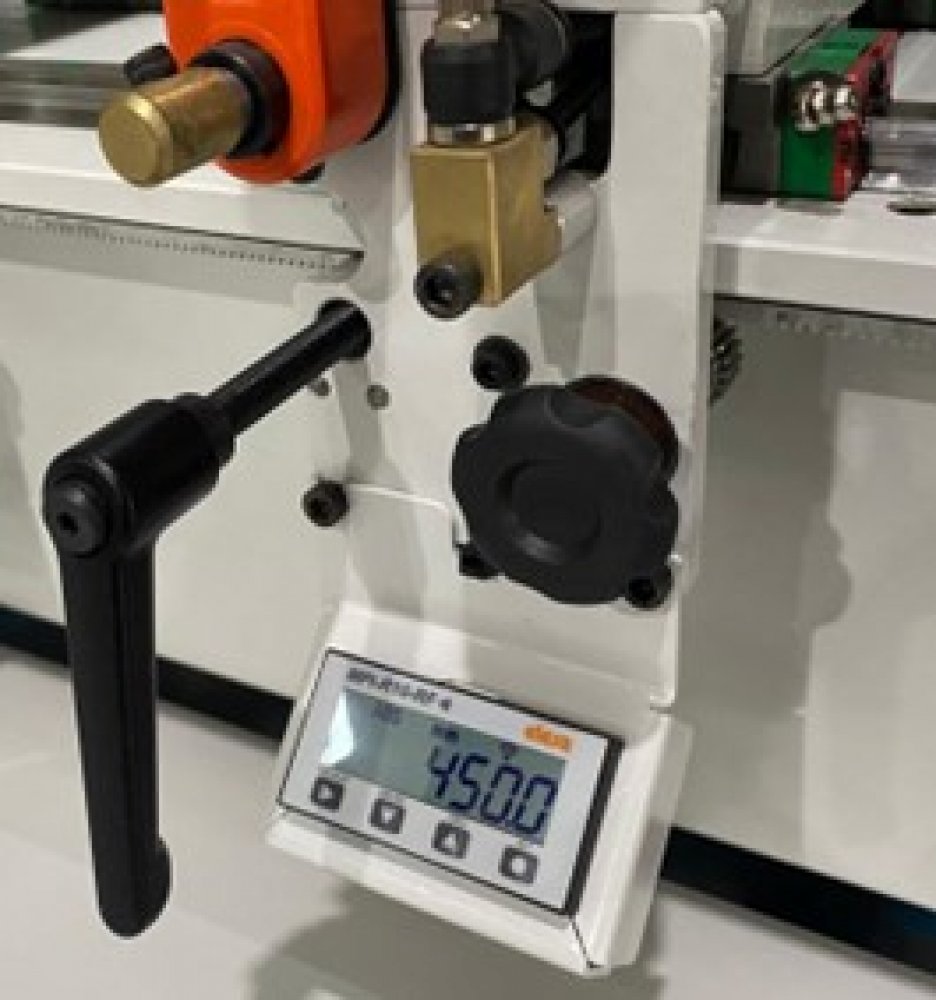

1. Indicador de profundidade de furação.

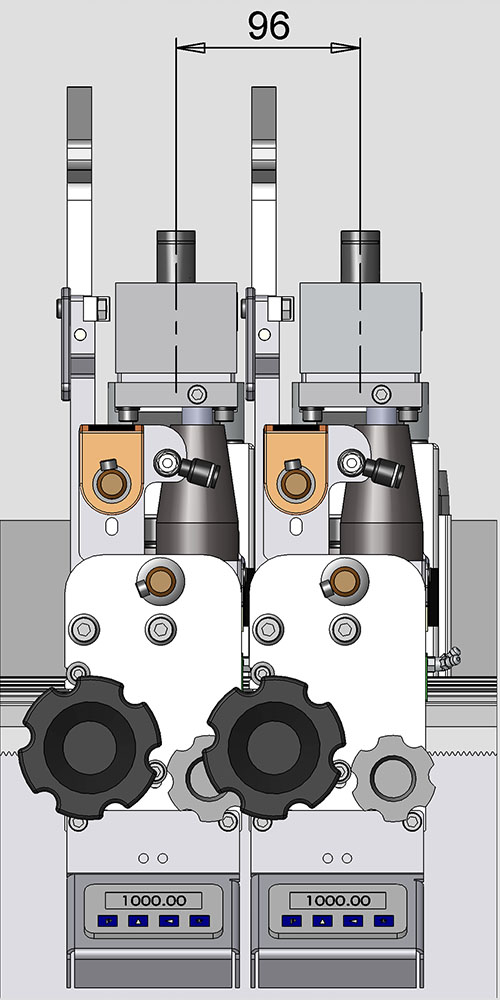

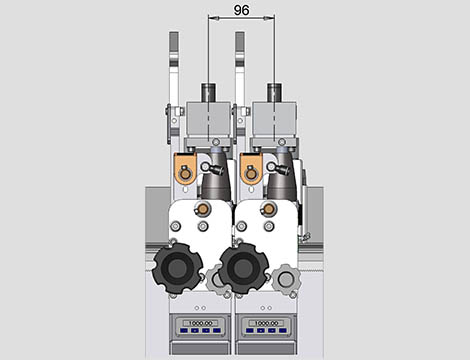

2. Fechamento entre cabeçotes 96mm sem retirar mesas.

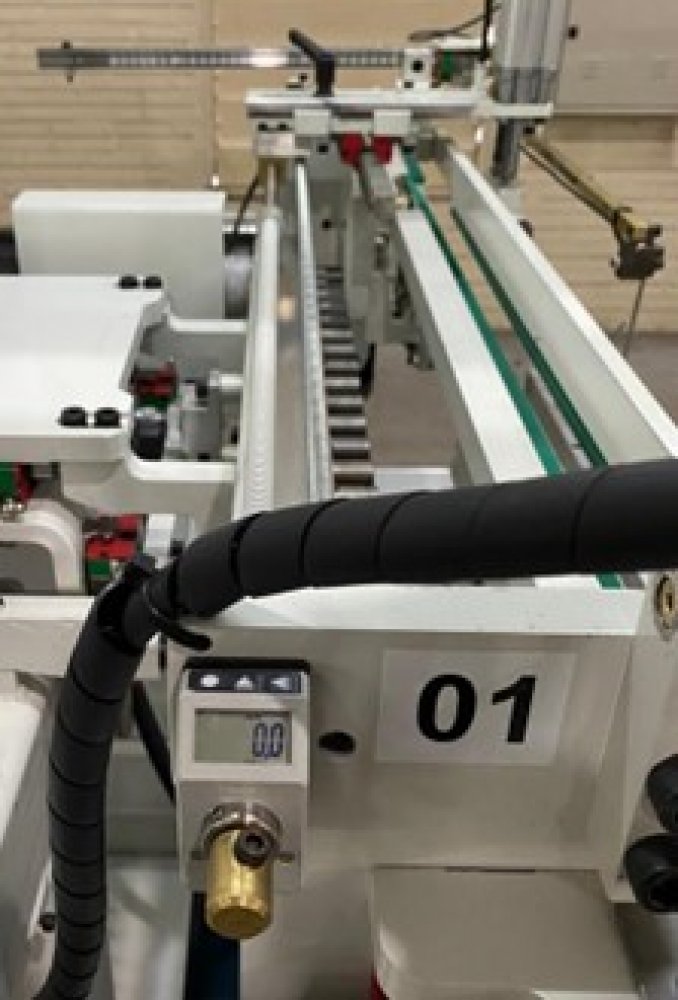

Indicador digital

Esteira alinhadora

Endireita peças estreitas (30 a 150mm) e longas. Facilita o transporte de peças longas.

Cortinas de luz

Produção limpa e segura. Rampas e esteiras coletoras de serragem com captação de até 90%. Segurança: máquina 100% adequada à norma de segurança NR12, com cortinas de luz na frente e atrás da máquina, emergência com relé de segurança, proteções e outros.

Mandril de troca rápida

Opcionais

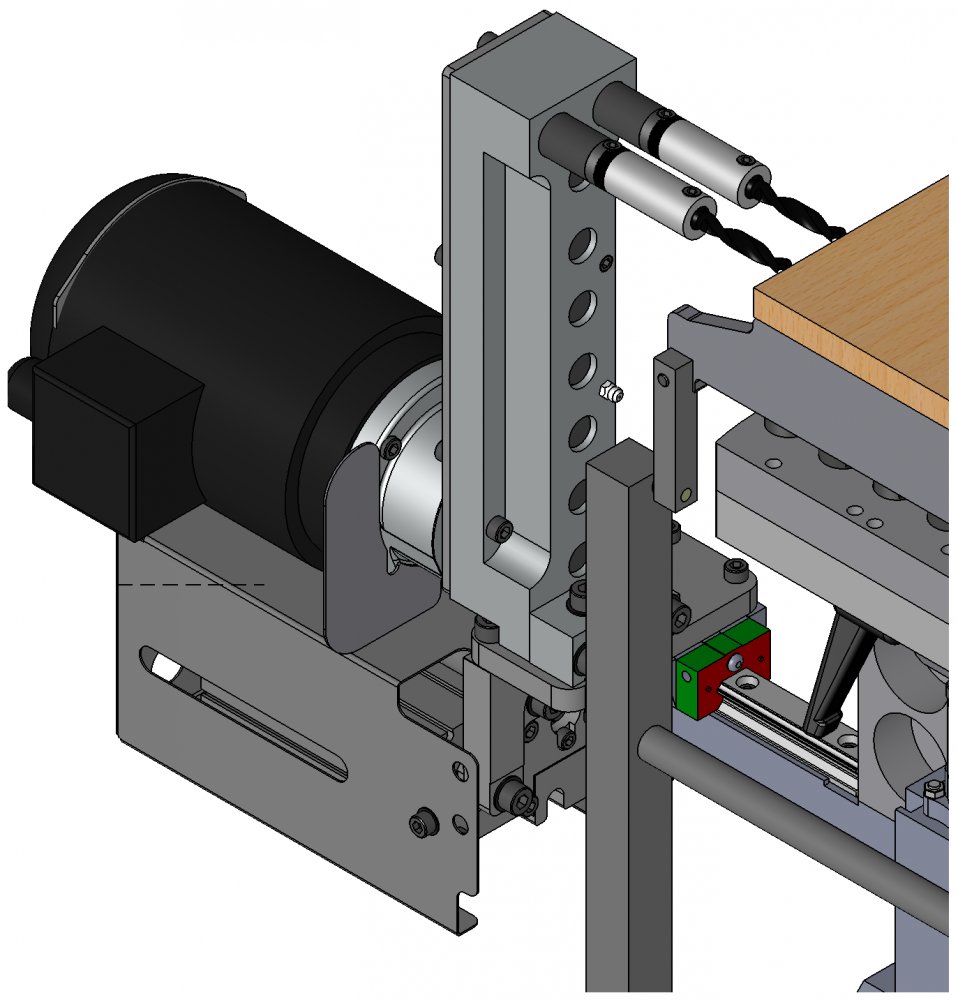

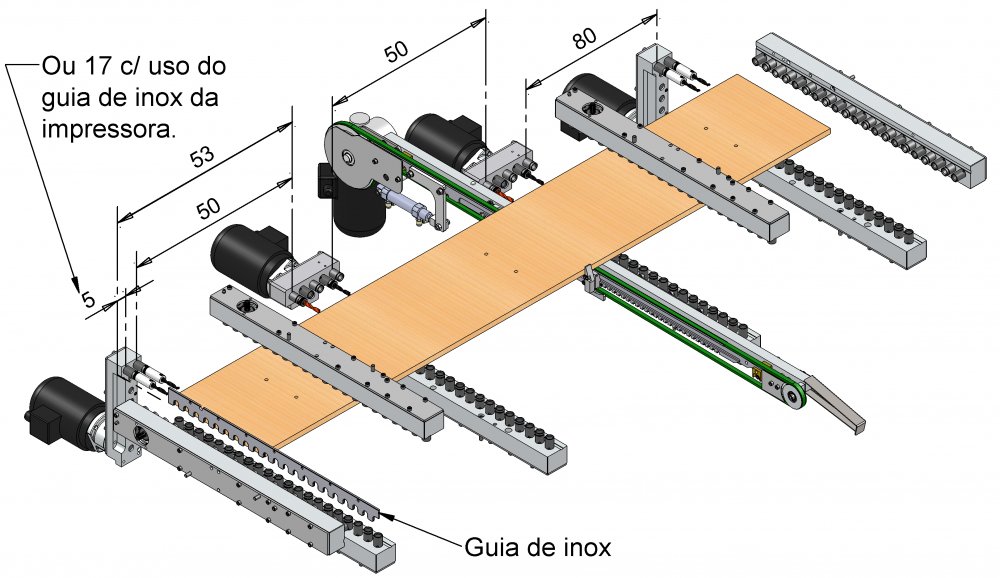

FC20 - Cabeçote traseiro 2 eixos
Aplicação: F400-T, F500-B

Cabeçotes traseiros (leves e práticos)
Distância mínima entre a ponta da peça e o 1° furo em X=5

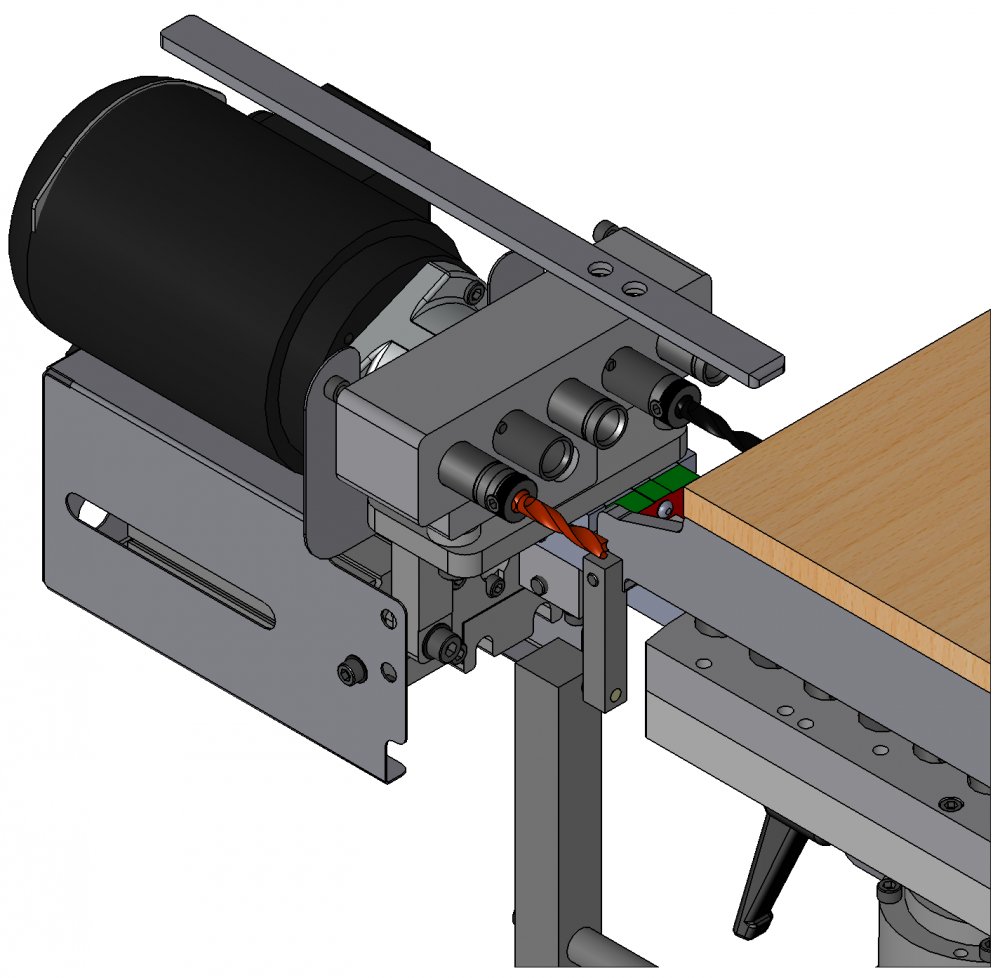

FC21 - Cabeçote traseiro 5 eixos
Aplicação: F400-T, F500-B

Cabeçotes traseiros (leves e práticos)
Distância mínima entre a ponta da peça e o 1° furo em X=53.

Medidas mínimas entre cabeçotes traseiros
Aplicação: F400-T, F500-B

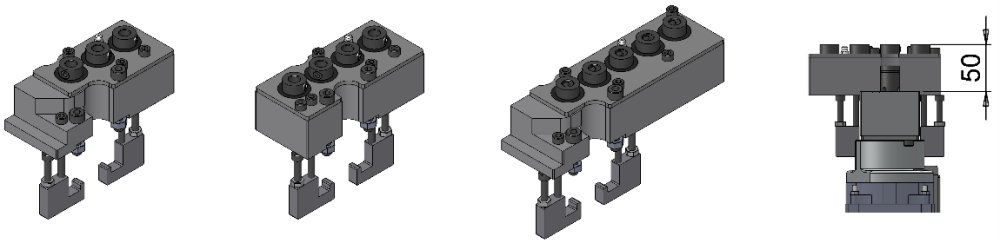

Agregados
Aplicação: F400-T, F400-CS, F400-AS, F500-B

Layout

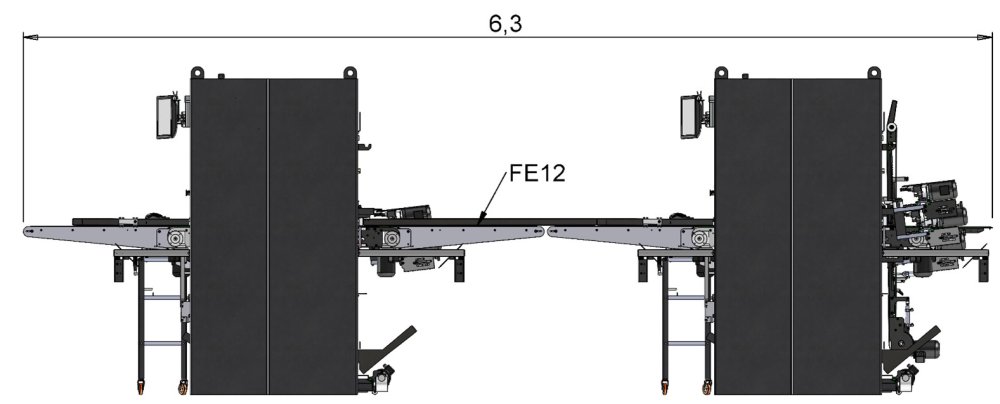

Layout principal

Dados técnicos gerais

Dados técnicos gerais Unidade Quantidade
Comprimento de broca: passante/não passante mm 77/70
Consumo de ar por cabeçote m3/h 5
Deslocamento eixo Y cabeçote vertical (exceto F500) mm 32
Diâmetro da saída do captador de serragem da esteira mm 125
Diâmetro máximo de broca com motor 2cv mm 2x30 ou 1x60
Distância mínima entre cabeçotes (na F500 removendo a mesa) mm 96

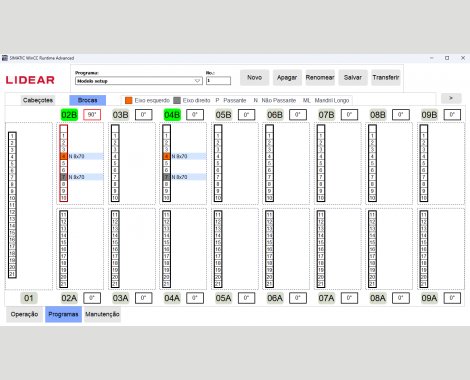

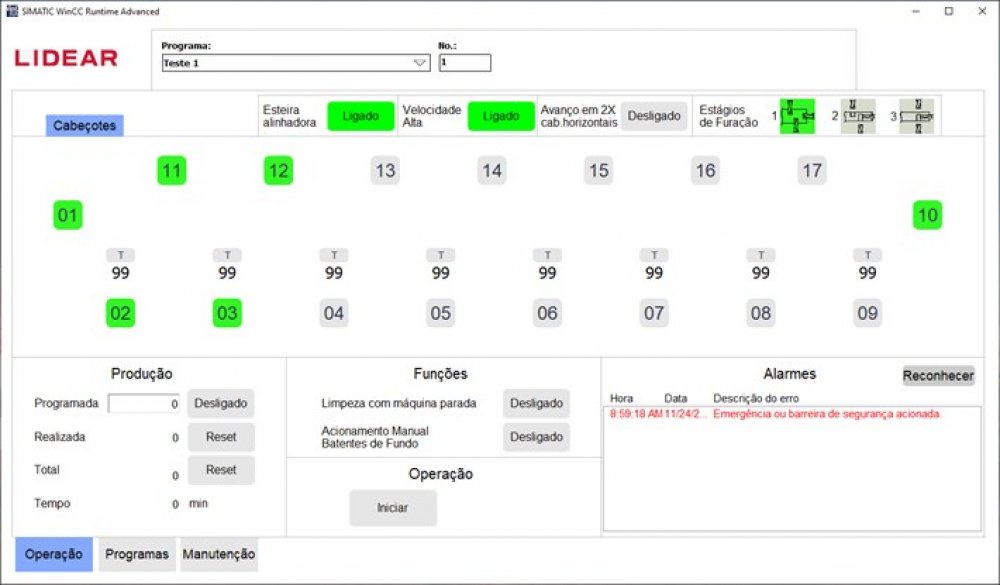

IHM: contador de peças e outros (na F500 vai computador) unid. 1
Potência do motor cv/kw 2/1,5
Profundidade máximo de furação com broca normal mm 45
Pressão de operação (prensor frontal e alinhador lateral: 3bar) bar 6
Rotação dos eixos / Rotação na ponta dos cabeçotes verticais da F500 rpm 3250/6000
Tolerância de furação em peça com medidas certas e no esquadro rpm +/- 0,5
COMPARE com outras máquinas
Dados técnicos específicos (unidade) F500-B F400-T F400-AS F400-CS
Comprimento peça: 4 a 8 cabeçotes inferiores e 4 superiores (mm) 96-2780 96-2780 132-2780 132-1600
Comprimento/largura/altura da máquina (m) 4.6/2.3/2 4.5/2.3/1.8 4.5/2/1.8 3.3/2/1.8
Número de eixos por cabeçote (un) 2x11/21 17 17 17
Espessura da peça (mm) 8 a 70 8 a 70 80 a 50 80 a 50
Estágios de furação (un) 3 3 2 2
Largura da peça (mm) 40-800 40-800 30-580 30-580
Largura da peça para empurrador duplo (mm) -- -- 30-206 30-206
Número mín. de cabeçotes (inf./hor./sup.) (un) 6/2/3 6/2/2 4/2/2 4/2/2
Peso aproximado (kg) 3800 2500 1800 1600
Produção máx. peça até 300 mm de largura (pç/min) 20 20 -- --
Produção máx. peça 200mm de largura com empurrador simples/duplo (pç/min) -- -- 22/36 22/36
