Para peças de gavetas, barras de cama e outras. Alta produtividade em peças médias e pequenas.

Componentes

Empurrador triplo

42 peças por minuto. Para peças de 30 a 125 de largura. Travessas, gavetas e outras. Além dos 2 empurradores é composto de 1 prensor superior e 2 prensores de ponta.

Empurrador triplo

https://youtu.be/-A4w-vHhVjw

Guias para pinus

Guias para facilitar o movimento de peças empenadas e outras que girem ou se levantem dentro da máquina

Conjunto horizontal F400

Possibilidade de produção contínua com um único operador 1 – Magazine articulado que facilita a colocação das peças. 2 – Posicionamento preciso das peças por inversor de frequência e freio eficiente. 3 – Magazine para empilhar peças automaticamente.

Conjunto vertical F400

1 – Fechamento entre cabeçotes de 96mm. 2 – Indicador de profundidade de furação. 3 – Indicador digital com pilha AAA (igual à de controle de TV).

Posição em X de cabeçotes verticais e horizontal direito

Cadastro do layout de brocas

Programação e controle de posição de cabeçotes e batentes de fundo, e de lotes de produção

Opcionais

Agregados: FA06 com 3 eixos; FA11 com 4 eixos; FA15 com 5 eixos.
Aplicação: F400-T, F400-AS/CS, F601, F600

Dados técnicos gerais

RECURSOS

Unid.



Brocas: Passante/não passante cabeçote vertical

              Não passante cabeçote horizontal furo de 45 ou 70

mm

57/70/77

70 ou 95

Consumo de ar comprimido por cabeçote

m³/h

5

Deslocamento em Y cabeçote vertical

mm

32

Distância mínima entre cabeçotes

mm

96

Potência do motor: 60Hz

                               50Hz

cv/kw

2/1,5

1,7/1,3

Pressão do ar

bar

7 - 8

Pressão do ar no prensor frontal e alinhador lateral

bar

4

Profundidade máxima de furação

Cabeçote vertical com broca de 77

Cabeçote horizontal c/broca de 70 ou 95

mm



50

45 ou 70

Rotação dos eixos dos cabeçotes

rpm

3250

Tolerância em pç c/medidas certas e no esquadro

mm

±0,5

COMPARE com outras máquinas
Dados técnicos específicos (unidade) F601 F600 F400-T F400-AS/CS
Comprimento da peça: com 4 cabeçotes superiores (mm) 120-2750 120-2750 120-2750 132-2750 AS, 132-1200 CS
Máquina: Comprimento/largura/altura (m) 4.5/2.3/1.8 4.7/2.9/2.1 4.7/2.9/2.1 4.7/2.4/2.1 AS, 3.2/2.4/2.1 CS
Eixos por cabeçote vertical/horizontal(un) 17 2x11/21 21 17
Espessura da peça (mm) 8 a 70 8-65 8-65 8-50
3
Largura da peça (mm) 40-800 30-870 30-870 30-580
Largura da peça com empurrador duplo (mm) -- -- -- 30-206
Largura da peça com FA40 (mm) 6/2/2 Até 1000 Até 1000 --
Peso aproximado (kg) 2500 4000 3000 2200 AS, 2000 CS
Produção máx. peça 300 mm de largura (pç/min) 20 22 22 21
Produção máx. peça 200mm de largura com empurrador simples/duplo (pç/min) -- -- -- 21/36
Produção máx. com cabeçote traseiro (pç/min) 0 14 14 --
0

solicitar orçamento
do produto

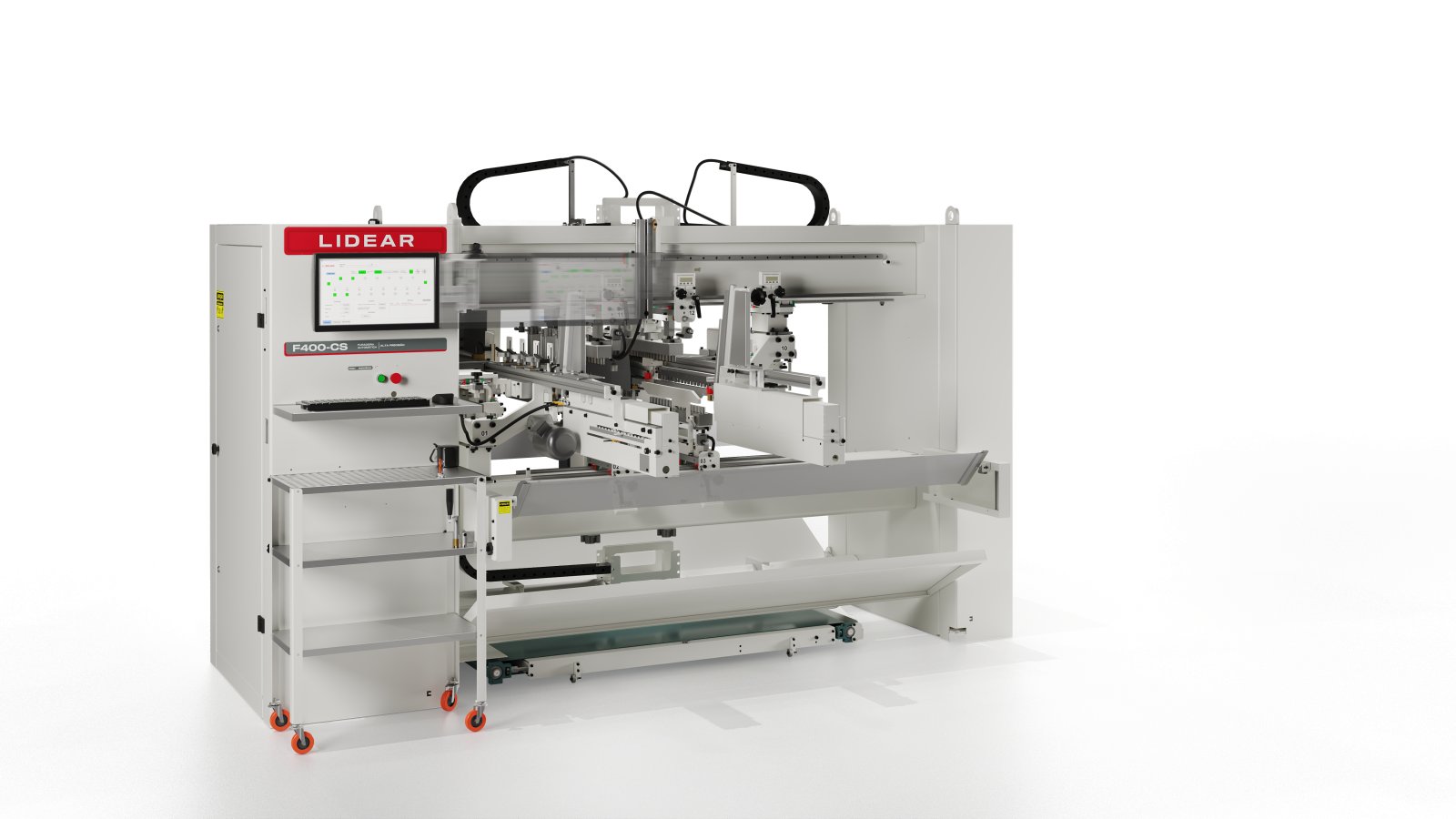

F400-AS/CS
